موتور گیربکس SEW

شرح کالا:

موتور گیربکس sew

یک محصول آلمانی است. این برند از شناخته شده ترین موتورها در جهان است. از گیربکس صنعتی این برند در کارخانجات صنعتی و صنایع بزرگ استفاده می‌شود. یکی از پرمصرف‌ترین محصولات ،اس ای دبلیو گیربکس حلزونی است که در ایران کاربرد زیادی دارد. این محصول براساس نیاز مشتریان در سراسر جهان تولید شده است  در حال حاضر این قطعه در کشورهای زیادی در حال ساخت و تولید است. در کمپانی‌های مربوط به ساخت و طراحی این محصول بالغ بر پانصد پژوهشگر و توسعه دهنده برای ارتقا سطح کیفی و کاربردهای این محصول فعالیت می‌نمایند. افرادی که در این کمپانی‌ها مشغول به انواع فعالیت‌های مرتبط با طراحی، ساخت و توسعه این محصول هستند، فوق العاده فراوان هستند.

موتور گیربکس هلیکال اس ای دبلیو سری R یا الکترو گیربکس شافت مستقیم sew

موتور گیربکس هلیکال اس ای دبلیو سری R یا الکترو گیربکس شافت مستقیم sew شامل سه دسته گیربکس یک طبقه یا سری RX، گیربکس هلیکال چند طبقه یا سری R و گیربکس هلیکال با یاتاقان توسعه یافته یا سری RM باکاهش دور و تبدیل گشتاور الکتروموتور قابل ارائه در نسبت تبدیل های دلخواه می باشد .که در ۶ مدل تک طبقه ای و ۱۴ مدل دو طبقه ای و سه طبقه ای تناسب بهینه ای را ما بین قدرت و فضای در اختیار ارائه می کند. طیف گسترده گشتاور و نسبت های تبدیل، از جمله ویژگی های این سری از تولیدات این شرکت می باشد.

 موتور گیربکس sew خورشیدی :

 الکتروگیربکس SEW یا موتور گیربکس خورشیدی اس ای دبلیو (SEW Planetary Motor Gearbox): گیربکس اس ای دبلیو خورشیدی یا سیاره ای کوپل شده با الکتروموتور اس ای دبلیو.

گیربکس خورشیدی sew  سری p:

گیربکس خورشیدی اس ای دبلیو سری P یا گیربکس سیاره ای با تحمل گشتاور خروجی بالا در دو سری P.RF (ساده) و P.KF (اریب) در نسبت تبدیل های ۱۰۰ الی ۴۰۰۰ (۴ و ۵ طبقه) و ابعاد کوچکتر نسبت به انواع گیربکس های دیگر ارائه می گردد.

مشخصات موتور گیربکس sew خورشیدی:

  •  نسبت تبدیل دور : ۱۰۰ تا ۴۰۰۰

  • حداکثر گشتاور : ۶۵۱۰۰۰ نیوتون متر

  • جنس شافت : فولاد

  • جنس بدنه : چدن

  • موارد کاربرد : توربین ها ، رولینگ ، میکسر ، سنگ شکن ، کانوایر ، همزن های خاص و

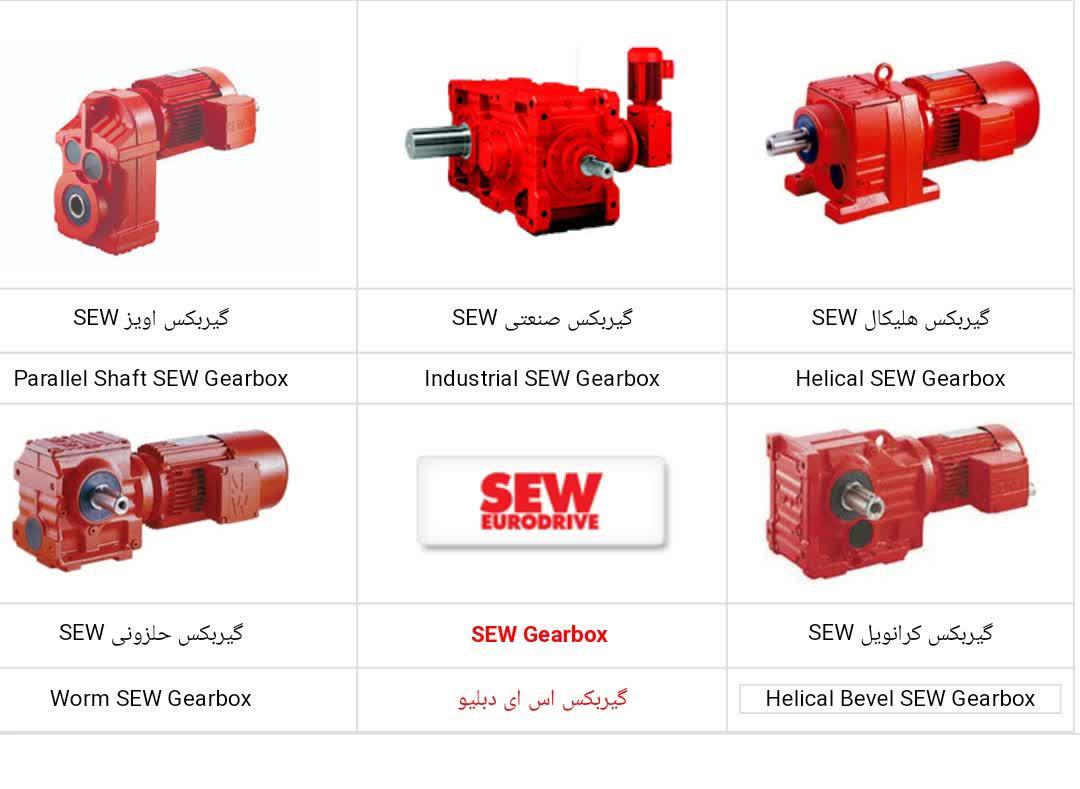

انواع گیربکس sew  در زمینه گیربکس صنعتی:

  • گیربکس هلیکال sew

  • گیربکس آویز sew

  • گیربکس آویز sew

  • sewگیربکس کرانویل

  • sewگیربکس خورشیدی

  • sewگیربکس حلزونی

ویژگی های گیربکس sew:

  • استفاده از چدن ریخته گری شده برای پوسته گیربکس و همچنین استفاده از پوسته آلومینیومی در برخی مدل ها

  • امکان نصب دستگاه به صورت پایه دار و فلنجی

  • نصب گیربکس در شرایط مختلف با توجه به محل قرارگیری شفت گیربکس

  • امکان نصب دستگاه به صورت افقی و عمودی با توجه به شرایط مورد نیاز مصرف کننده

  • استفاده از استنلس استیل برای شفت دستگاه و چرخ دنده ها

  • مقاومت بالا

  • تحمل گشتاور بالا در ورودی

  • ارایه گشتاور بالا در خروجی

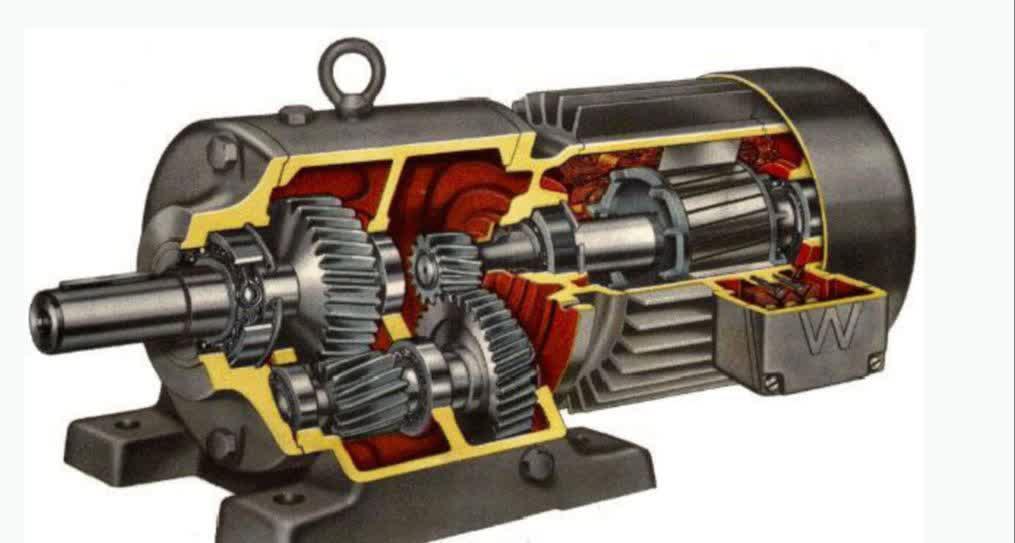

اجزاء تشکیل دهنده گیربکس sew

پوسته (Shell)

محفظه ای است که جنس آن چدن ریخته گری و برخی مدل ها از آلومینیوم تهیه میشود.پوسته چرخ دنده ها و سایر قطعات را در خود جا میدهد.

چرخ دنده (Gear)

اصلی ترین جزء گیربکس است که به شکل های مختلفی مثل: هلیکال ، هلیکال بول ، جناقی و … وجود دارد.

محور ورودی و خروجی (Shaft)

میله ای فولادی میباشد که چرخ دنده ها روی آن سوار میشود که در دو نوع تو خالی (Hollow) و یا تو پر (Solid) طراحی می شوند.

کاسه نمد (Seal)

برای نشت روغن داخل پوسته به بیرون و همچنین ورود عوامل محیطی مثل گرد و غبار به داخل پوسته استفاده میشود.

یاتاقان (Bearing)

برای خنثی کردن بار شعاعی و محوری که به شفت وارد میشود مورد استفاده قرار میگیرد.

درپوش کنترل روغن و بازبینی

این دریچه برای کنترل و بازبینی شرایط روغن و قطعات داخل پوسته گیربکس استفاده میشود.

انواع گیربکس SEW

  • گیربکس استاندارد (Standard Gear Motor/Gear Unit)

  • گیربکس صنعتی (Industrial Gearbox)

  • گیربکس دور متغیر (Variable Speed Gearbox)

  • گیربکس صنعتی industrial Gear

گیربکس صنعتی ابزاری است که به منظور انتقال و افزایش قدرت و یا جهت تنظیم قدرت مورد نیاز دستگاه های مصرف کننده صنعتی از طریق کاهش یا افزایش نیروی گشتاور موتور مورد استفاده قرار می گیرد با افزایش سرعت ، گشتاور کاهش می یابد و با کاهش سرعت، گشتاور افزایش می یابد.

همچنین به منظور تغییر جهت دوران نیز می توان از آن استفاده نمود. به عبارت دیگر گیربکس صنعتی، گرفتن قدرت از منبع آن ( الکتروموتور ) و انتقال این قدرت به میزان مورد نیاز به مصرف کننده قدرت است.

انواع گیربکس صنعتی برای مصارف متعددی مورد استفاده قرار می گیرند. از جمله در صنایع دفاعی ، صنایع غذایی ، صتایع شیمیایی ، صنایع فولاد ، صنایع سیمان ، صنایع نفت ، گازو پتروشیمی و … استفاده میشود.

گیربکسهای صنعتی انواع مختلفی دارند که در ادامه به آنها میپردازیم.

ویژگی الکتروگیربکس صنعتی SEW

گیربکس صنعتی معمولا بازه گشتاوری بیشتر ، قدرت بیشتر و مقاومت بالاتری را در مقایسه با گیربکس های استاندارد ارائه می دهند.

گیربکس صنعتی معمولا در دو نوع هلیکال یا موازی و هلیکال بول یا ۹۰ درجه تولید می شوند. که در برند SEW یک نوع دیگر نیز تولید میشود که نوع خورشیدی است. این مدل معمولا با گیربس هلیکال بصورت ترکیبی مورد استفاده قرار می گیرد.

انواع گیربکس صنعتی SEW

  • گیربکس صنعتی شفت موازی و شفت ۹۰ درجه سری X  اس ای دابلیو (Helical and Helical-Bevel Gear unit X Series)

  • گیربکس صنعتی شفت موازی و شفت ۹۰ درجه سری MC اس ای دابلیو (Helical and Helical-Bevel Gear unit MC Series)

  • گیربکس صنعتی شفت موازی و شفت ۹۰ درجه سری ML اس ای دابلیو (Helical and Helical-Bevel Gear unit ML Series)

  • گیربکس صنعتی خورشیدی شفت مستقیم سری P اس ای دابلیو (Helical-Bevel Planetary Gear unit P Series)

  • گیربکس صنعتی خورشیدی شفت مستقیم سری P.MC اس ای دابلیو (Helical-Bevel Planetary Gear unit P.MC Series)

  • گیربکس صنعتی شفت موازی و شفت ۹۰ درجه سری M اس ای دابلیو (Helical and Helical-Bevel Gear unit M Series)

گیربکس دور متغیر sew

گیربکس دور متغیر امکان کاهش دور خروجی از گیربکس را در سیکل مشخص و بدون نیاز به اینورتر فراهم می آورد. کاهش دور در این گیربکس ها عموما تا نسبت ۱ به ۵ می باشد. در این نوع گیربکس‌، سرعت چرخش موتورگیربکس را می توان به راحتی به صورت دستی تنظیم کرد. خصوصیت اصلی گیربکس های دور متغیر سرعت خروجی پایین و گشتاور خروجی بالاست.

گیربکس دور متغیر بدلیل نصب آسان و ترکیب با گیربکس های هلیکال دیگر نظیر‌ هلیکال شافت موازی (Parallel Shaft Helical) ، هلیکال بول (Helical-Bevel) و هلیکال حلزونی (Helical-Worm)، در زمره گیربکس های محبوب و پر استفاده قرار میگیرد. استفاده از این گیربکس ها در بسیاری از صنایع مقرون بصرفه است.

گیربکس دور متغیر در صنایع مختلف بسیار پرکاربرد است. از این نوع گیربکس در صنایعی نظیر ماشین های نخ ریسی ، ماشین های سیم پیچی اتوماتیک ، میکسر ، دستگاه های بازیافت ، هم زن ، دستگاه های سنگبری و … استفاده می شود.

موارد مهم در خرید گیربکس sew

جهت خرید الکتروگیربکس‌ های SEW برای حوزه‌های مختلف صنعتی باید به چند فاکتور مهم توجه کرد. برای خرید گیربکس مناسب با شرایط مصرف کننده و نوع استفاده می بایست چند نکته مهم درباره گیربکس را مد نظر قرارداد. برخی از این نکات به شرح زیر است

  • مقدار هزینه مورد نظر

  • نسبت تبدیل و دوران خروجی گیربکس

  • حداکثر توان خروجی مورد نیاز با توجه به نیاز مصرف کننده

  • سرویس فاکتور

  • سایز و اندازه گیربکس و نحوه نصب آن

  • نوع گیربکس با توجه به نیاز مصرف کننده

  • حداکثر گشتاور دستگاه با توجه به نیاز مصرف کننده

البته این نکات ذکر شده نکاتی کلی هستند و با محاسبات دقیق و مشخص کردن نوع استفاده میتوان به بهترین انتخاب دست یافت. که می توانید برای انتخاب بهترین و مناسب ترین گیربکس مورد نیاز خود و اطلاع از قیمت انواع الکتروگیربکس SEW و موتور گیربکس SEW با مشاوران و کارشناسان شرکت گذرگاه صنعت و تجارت ایرانیان تماس حاصل فرمائید ، تا در انتخاب گیربکس مناسب به شما کمک کنند.

تعمیر گیربکس SEW

در صنعت امروز گیربکس از اهمیت بالایی برخوردار است، که خرابی و نیاز به تعمیر آن هزینه زیادی را بدلیل توقف چرخه تولید به مصرف کننده تحمیل می کند. از این رو برای جلوگیری از خرابی گیربکس و از سرویس خارج شدن آن بهتر است ابتدا از خرابی گیربکس تا حد امکان پیشگیری کرد و این مهم با توجه به شرایط و بازرسی مرتب موتور گیربکس تا حد زیادی امکان پذیر است.

برخی از موارد بازرسی موتور گیربکس به شرح زیر است:

  • چک کردن مرتب کیفیت روغن گیربکس و سطح روغن گیربکس

  • نشت روغن

  • لرزش غیر عادی موتور گیربکس

  • صدای غیر عادی

  • بالا بودن دمای غیرعادی گیربکس و بیرینگ.

انواع موتور گیربکس SEW  و الکتروگیربکس موجود در سرو صنعت(اتوماسیون سیستمهای صنعتی و ابزاردقیق):

 فلنجدار، شفت موازی، پایه دار، ترمز دار، کتابی، دور متغییر، اصلی، جرثقیل، گیربکس خورشیدی(شافت مستقیم)، شافت موازی، شافت بغل، هلیکال سری K، هلیکال سری RX ، بی صدا، سایت مستقیم پایه دار، شافت بغل حلزونی، هلیکال سری S، هلیکال سری W، کرانویل پنیون، هلیکال SEW، گیربکس آویز(F-FA)، گیربکس رپ، حلزونی (S-SA)، شفت مستقیم(R-RF-RX-RXF).

گیربکس صنعتی از آنجاییکه در سایز های بزرگ طراحی می شود و بسیار پر قدرت است و می تواند در توان های بالا کار کند، بیشتر در کاربری های سنگین و فعالیت های عظیم صنعتی استفاده می شود. انواع گیربکس را می توان در دستگاه های انتقال دهنده مواد در بخش معدن، در سیستم های پرس سنگین، در صنایع فولاد، صنعت سیمان، صنایع چوب و نئوپان سازی، صنایع پتروشیمی، نفت و فولاد، سیستم های انتقال دهنده مواد در کوره های ذوب، در جرثقیل های بزرگ که در پمپ های هیدرولیکی بزرگ و غول پیکر از آن ها جهت تامین گشتاور استفاده می شود، در آسیاب های موجود در معادن مس و روی، در انواع کانوایر ها و … مورد استفاده قرار داد.
